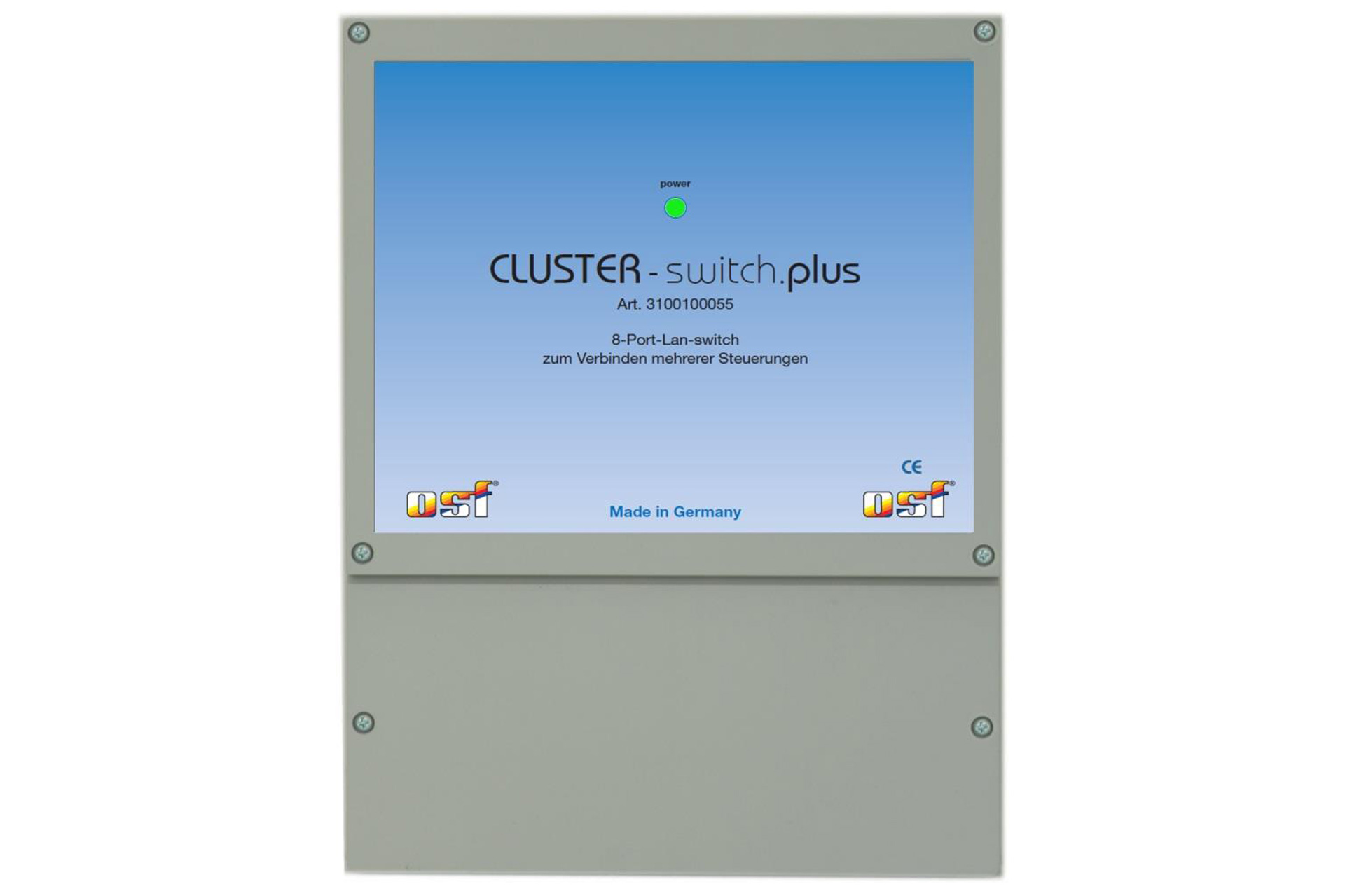

osf CLUSTER-switch.plus – Zentrale Vernetzung für Ihre smarte Pooltechnik
Möchten Sie das volle Potenzial Ihrer Schwimmbadsteuerung ausschöpfen und verschiedene Komponenten intelligent miteinander verknüpfen? Der osf CLUSTER-switch.plus dient als leistungsstarke Kommunikationszentrale für Ihre Wellness-Anlage. Er ermöglicht die nahtlose Verbindung zwischen der Pool-Control-45 exclusiv und weiteren Steuerungen der osf-Serie. Durch diese zentrale Vernetzung schaffen Sie die Basis für ein komfortables Smart-Pool-Erlebnis, bei dem alle Geräte harmonisch zusammenarbeiten.
Dieser Netzwerk-Switch wurde speziell für die Anforderungen moderner Poolsysteme konzipiert. Er erlaubt nicht nur die Kommunikation der Geräte untereinander, sondern auch den Anschluss externer Touch-Bedienteile. Damit behalten Sie stets die volle Kontrolle über Ihre Wasserattraktionen, Filterzeiten und Temperaturregelungen – zentralisiert und übersichtlich.
Vorteile des osf CLUSTER-switch.plus
- Zentrale Schnittstelle: Verbindet die Pool-Control-45 mit weiteren osf-Geräten.
- Erweiterte Bedienbarkeit: Ermöglicht den Anschluss eines externen osf smart Touch-Bedienteils.
- Einfache Integration: Universell einsetzbar für alle internetfähigen Geräte der osf-Plus-Serie.
- Made in Germany: Hochwertige Verarbeitung und langlebige Technik aus dem Hause osf in Espelkamp.
- Zuverlässige Netzwerktechnik: Stabile LAN-Verbindung über 8 oder 16 Ports für störungsfreien Betrieb.
Intelligente Verbindung für die OSF Plus-Serie
Der CLUSTER-switch.plus ist mehr als nur ein einfacher Netzwerkverteiler. Er ist das Rückgrat Ihrer automatisierten Poollandschaft. Wenn Sie eine komplexe Anlage besitzen, in der beispielsweise die Filtersteuerung, die Dosiertechnik und Attraktionen wie Gegenstromanlagen oder Beleuchtungsszenarien interagieren sollen, sorgt dieser Switch für den nötigen Datenaustausch via LAN.
Die Installation erfolgt über herkömmliche Patchkabel, was eine flexible und saubere Verkabelung im Technikraum ermöglicht. Durch die Bündelung der Signale können Sie sicherstellen, dass Befehle vom Hauptbedienteil oder über das Internet verzögerungsfrei an alle angeschlossenen Komponenten weitergeleitet werden. Da osf sämtliche Komponenten im eigenen Werk in Deutschland entwickelt und fertigt, profitieren Sie von einer hohen Passgenauigkeit und langfristiger Verfügbarkeit der Systemkomponenten.
Technische Daten
| Merkmal | Wert |
|---|---|
| Produkttyp | Netzwerk-Switch / Verbindungselement |
| Gehäusemasse (8 Port) | 220 x 287 x 85 mm |
| Nennspannung | 1/N/PE 230 V, 50 Hz |
| Leistungsaufnahme (8 Port) | < 10 W |
| Schutzart | IP 40 |
| Umgebungstemperatur | 0-40 C |
| Luftfeuchtigkeit | 0-95 % (nicht kondensierend) |
| Internetanschluss | LAN |
| Ports | 8 oder 16 |
| Steckbuchsen | RJ45 |
| Verbindungsleitungen | Patchkabel (LAN) |
| Kompatibilität | Pool-Control-45 exclusiv, osf Plus-Serie, osf smart Touch |
| Max. Geräteanzahl | 1x Pool-Control-45 + weitere Geräte + Touch-Panel |
Anschliessbare Steuerungen
- POOL-Control-45 exclusiv
- Filter-control.plus
- Attraktion-control.plus
- Cover-control.plus
- Alarm-control.plus
- Externes Touch-Bedienteil (Smart)
Installation und Sicherheit
Montage und elektrischer Anschluss muessen durch einen Elektrofachbetrieb erfolgen. Das Gerät ist vor Feuchtigkeit zu schuetzen; Umgebungstemperatur 0-40 C, rel. Feuchte bis 95 % ohne Kondensation. Vor dem Oeffnen des Gehäuses spannungsfrei schalten.
Fragen & Antworten zu osf CLUSTER-switch.plus
- Wofür wird der osf CLUSTER-switch.plus benötigt?
Er dient als Verteiler, um eine zentrale osf Poolsteuerung (wie die Pool-Control-45) mit weiteren Zusatzgeräten und Bedienteilen der Plus-Serie über ein lokales Netzwerk zu verbinden. - Wie viele Geräte kann ich anschließen?
Der Switch verfügt über 8 oder 16 Ports. Konzeptionell kann eine Pool-Control-45 mit bis zu 6 oder 14 weiteren Geräten sowie einem Touch-Bedienteil verbunden werden. - Benötige ich einen Fachbetrieb für die Installation?
Da es sich um die Vernetzung von elektronischen Steuerungen im Poolbereich handelt, empfehlen wir die Installation durch einen Fachbetrieb, um die korrekte Kommunikation der Geräte sicherzustellen. - Ist der Switch für den Außenbereich geeignet?
Nein, der Switch ist ein elektronisches Bauteil und sollte im geschützten, trockenen Technikraum (z.B. im Schaltschrank oder an der Wand montiert) installiert werden. - Welche Kabel werden für die Verbindung genutzt?
Die Verbindung der Geräte untereinander erfolgt über handelsübliche LAN-Patchkabel (RJ45). - Kann ich auch gerätefremde Switche nutzen?
Der osf CLUSTER-switch.plus ist speziell auf die osf-Systemarchitektur abgestimmt und getestet. Für eine garantierte Funktion der Plus-Serie wird die Verwendung des Original-Zubehörs empfohlen. - Ermöglicht der Switch den Internetzugriff?
Der Switch selbst verteilt das Netzwerksignal. Wenn er mit einem Router verbunden ist, können die angeschlossenen, internetfähigen osf-Geräte per App oder Webinterface gesteuert werden. - Wo wird das Produkt hergestellt?
Wie alle Produkte von osf wird auch dieser Switch in Deutschland entwickelt und produziert (Made in Germany).
Vernetzen Sie Ihre Pooltechnik professionell. Bestellen Sie jetzt den osf CLUSTER-switch.plus (8 Port) für maximale Kontrolle und Komfort in Ihrem Schwimmbad!
