Edelstahlpool Expert PP-Technikschacht inkl. Technik
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.
Edelstahlpool Expert PP-Technikschacht inkl. Technik - Die Komplettlösung für Überlaufbecken
Verwandeln Sie Ihren Garten in eine Wellness-Oase, ohne sich Sorgen um die aufwendige Installation der Pooltechnik machen zu müssen. Der Edelstahlpool Expert PP-Technikschacht inkl. Technik bietet Ihnen eine professionelle, vormontierte Plug-and-Play-Lösung, die speziell für hochwertige Überlaufbecken konzipiert wurde. Anstatt wertvollen Platz im Haus oder in der Garage zu opfern, verschwindet die gesamte Technik sicher und sauber direkt neben dem Pool im Erdreich.
Dieser Technikschacht vereint langlebige Materialien mit modernsten Komponenten von Top-Marken. Durch die Vorinstallation sparen Sie nicht nur erhebliche Montagezeit vor Ort, sondern vermeiden auch typische Installationsfehler. Genießen Sie kristallklares Wasser dank der vollautomatischen Mess- und Regeltechnik von OSF und der leistungsstarken Filtration.
Vorteile - Ihre Produktvorteile im Überblick
- Zeitersparnis: Komplett vorverrohrt und elektrisch vorinstalliert für eine schnelle Montage.
- Platzsparend: Unterirdische Installation direkt am Becken, kein Technikraum im Haus nötig.
- Langlebigkeit: Gefertigt aus hochwertigem Polypropylen (PP) - korrosionsfrei und ohne Osmose-Gefahr.
- Sicherheit: Massive Bauweise mit 10 mm Wandstärke und kompletter Verstrebung.
- Vollautomatik: Inklusive OSF MRD-3 Dosieranlage für pH und Chlor sowie Rinnentanksteuerung.
- Markenqualität: Komponenten von BWT, Platinum und Schneider Electric.
Material - Robustes Polypropylen
Der Schacht besteht aus extrem widerstandsfähigem Polypropylen (PP). Dieses Material zeichnet sich durch seine hohe Chemikalienbeständigkeit und absolute Dichtheit aus. Im Gegensatz zu herkömmlichen Materialien ist PP vollständig resistent gegen Osmose, was eine extrem lange Lebensdauer im Erdreich garantiert. Die glatte, porenfreie Oberfläche ist zudem hygienisch leicht zu reinigen und bietet Schmutz keine Haftung.
Anwendung und Installation
Dieser Technikschacht ist die ideale Wahl für private Bauherren, die ein Überlaufbecken realisieren möchten. Die integrierte Rinnentanksteuerung und die automatische Niveauregulierung sind perfekt auf diesen Pooltyp abgestimmt. Der Schacht wird auf einer bauseitigen Betonplatte platziert und hinterfüllt. Dank der begehbaren Deckel integriert er sich unauffällig in Ihre Gartenlandschaft, während die Technik für Wartungsarbeiten über den großzügigen Einstieg jederzeit bequem erreichbar bleibt.
Technische Daten
| Eigenschaft | Wert / Beschreibung |
|---|---|
| Alle Angaben sind Circa-Werte. Technische Änderungen vorbehalten. | |
| Schachtmaße (L x B x H) | 300 x 200 x 130 cm |
| Material Wand / Boden | Polypropylen (PP), 10 mm / 8 mm |
| Filterkessel | Platinum II 600 (inkl. Filterglas) |
| Filterpumpe | BWT i-Star II 15M (selbstansaugend) |
| Steuerung & Dosierung | OSF MRD-3 (pH & freies Chlor) |
| Niveauregulierung | OSF NR-12-TRS-3 (für Rinnentank) |
| Elektroverteilung | Schneider Schaltkasten, vorverdrahtet |
Technikpaket 5 für Edelstahl-Überlaufbecken
Technikpaket B bis 60 m³ Beckeninhalt
Alle Techniksets sind vorinstalliert, verrohrt und verfügen über die notwendige Elektroinstallation. Für den Transport können einzelne Komponenten aus Sicherheitsgründen in Baugruppen zerlegt werden. Mit Hilfe unserer Beschriftung und visualisierten Montageanleitung ist eine Montage denkbar einfach.

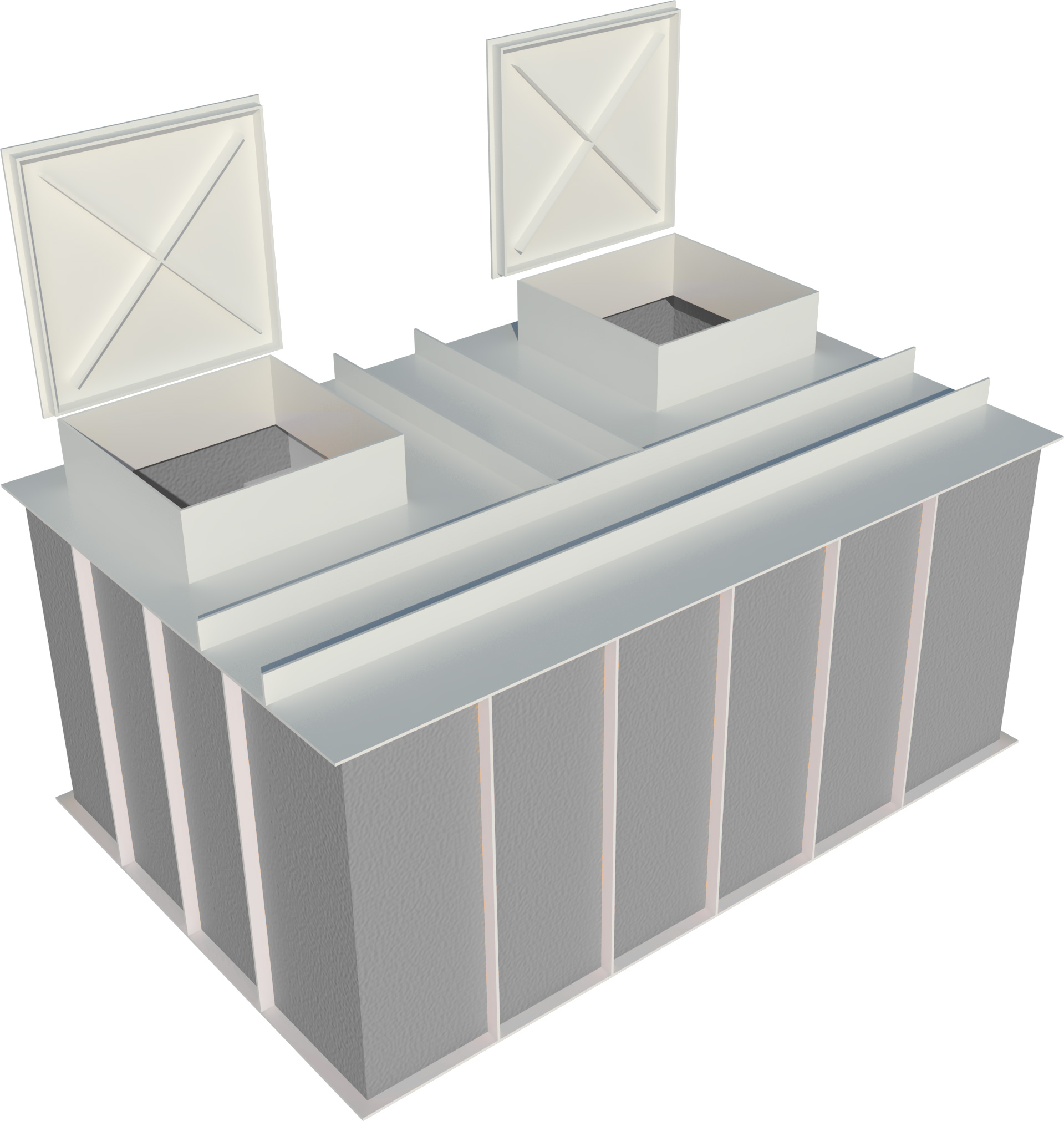

Schachtmaße
L 300 cm x B 200 x H 130 cm
Einstiegsmaß 80 x 80 cm
inkl. Verstrebungen und 2 Deckeln
Elektroverteiler
Schneider Elektro-Schaltkasten
Filterbehälter
Platinum II 600 inkl. Filterglas
Filterpumpe
BWT i-Star II 15M
Rinnentanksteuerung
OSF NR-12-TRS-3
Wassernachspeisung
über Magnetventil
Wasseraufbereitung
OSF MRD-3 mit freier Chlormessung
Verrohrung
im Technikschacht
Filterbehälter Platinum II
Platinum II Sandfilter werden aus glasfaserverstärktem Polyester gefertigt und sind mit einem glänzenden Finish versehen. Die Filterbehälter sind mit seitlichem 6-Wege-Ventil, Düsenkreuz, großem Ablasshahn sowie Polypropylen-Filterfuß ausgestattet. An der oberen Öffnung befindet sich ein neues Flanschsystem, wodurch der Austausch des kompletten Flansches inklusive Gewindestehbolzen möglich wird. Ein leichtes öffnen des schwarzen Deckels ist jederzeit möglich. Platinum II Sandfilter überzeugen durch ein sehr gutes Preis-Leistungs-Verhältnis.
Technische Details
• Blauer Filtertank
• Großer, schwarzer Deckel, mit integriertem Manomter und Entlüftungsventil
• Seitliches 6-Wegeventil mit Klebeanschlüssen
• Saugrohre für hohe Durchflussmengen
| Eigenschaft | d= 500 mm | d= 600 mm | d= 750 mm |
|---|---|---|---|
| Werte abhängig von Betriebsbedingungen | |||
| Filtermedium (Körnung 0,4-0,8 mm) (kg) | 90 | 125 | 300 |
| Filtrationsoberfläche (m²) | 0,19 | 0,28 | 0,44 |
| Betriebsdruck (bar) | 2,5 | 2,5 | 2,5 |
| max. Durchfluß (m³/h) | 12 | 15 | 21 |
| Gewicht (kg) | 16,8 | 19 | 31,8 |
Maße
| Filterdurchmesser | Ventil | A | H | M | N |
|---|---|---|---|---|---|
| Alle Maße in mm sofern nicht anders angegeben | |||||
| 500 mm | 1½" | 525 | 770 | 415 | 290 |
| 600 mm | 1½" | 620 | 805 | 455 | 330 |
| 750 mm | 2" | 785 | 925 | 570 | 340 |
BWT i-Star II Filterpumpe
Langlebige selbstansaugende Filterpumpe zur Schwimmbadwasser-Umwälzung in privaten Schwimmbecken. Sie ist leichtgewichtig, selbstansaugend und kompatibel mit der Salzwasserelektrolyse.
Korrosionsbeständigkeit
Pumpenkörper und Vorfilter bestehen aus Polypropylen. Sie sind somit korrosionsbeständig beim Einsatz in Schwimmbecken die mit Salzelektrolyse (max. 5g/l) behandelt werden.
Selbstansaugung
Die Pumpe ermöglicht eine sofortige Aktivierung des Filtersystems und den ordnungsgemäßen Betrieb von automatischen Reinigern, die mit dem Pumpenansaugmechanismus verbunden werden.
Sicherheit
Jetzt noch sicherer: Das Antriebsrad ist so konzipiert, dass die Motorwelle nicht mit dem Beckenwasser in Berührung kommen kann; Fehlerstrom kann deshalb nie versehentlich in den Pool gelangen.
Zuverlässigkeit der mechanischen Dichtung
Montage der Flügelnabe auf einer schützenden Kunststoffwelle.
Technische Daten
• Pumpengehäuse und Vorfilter aus Polypropylen
• Ein- und Ausgänge mit AG, d= 63 mm (Anschlüsse d= 63 mm zum Kleben, im Lieferumfang enthalten) oder IG 1 1/2"
• Großer Vorfilterkorb
• Transparenter Deckel von außen an das Gehäuse geschraubt
• Selbstansaugend
• Pumpe geeignet für die Salzelektrolyse (5g/l)
• Jetzt noch sicherer: Das Antriebsrad ist so konzipiert, dass die Motorwelle nicht mit dem Beckenwasser in Berührung kommen kann. Fehlerstrom kann deshalb nie versehentlich in den Pool gelangen.
• Lieferung mit Werkzeug zum Öffnen des Vorfilters.
| Merkmal | Wert |
|---|---|
| Technische Daten BWT i-Star II | |
| Anschluß Saugseite/Druckseite | Ø 63 mm Klebemuffe + 1 1/2" IG |
| Pumpenleistung | 15 m³/h bei 8 mWs |
| Leistungsaufnahme | 0,97 kW |
| Leistungsabgabe | 0,65 kW |
| elektr. Anschluß | 230V 50Hz |
Leistungsdiagramm
Maßzeichnung
Dosieranlagen
OSF MRD-3
Automatisches Mess- und Regelsystem inkl. Messung von freiem Chlor für die klassische Wasserdesinfektion mit Chloriliquid Flüssigchlor. Messung und Regelung von pH-Wert und Chlor (Messung von freiem Chlor).
Die Dosieranlage WATERFRIEND MRD-3 beinhaltet einen farbigen Touch Screen Monitor mit grafischer Oberfläche und benutzerfreundlicher Menüführung, sowie einen Web-Server. Diese richtungsweisende Technologie ermöglicht den Zugriff auf die Dosieranlage mittels Internet, Computer, Smartphone oder Gebäudeleittechnik. Die Dosieranlage einschließlich Steuerung, Chlorsensor Einstabmessketten, Durchflussarmatur, Schmutzfilter, Durchflussmesser und Dosierpumpen befindet sich in einem formschönen Kunststoffgehäuse für Wandmontage.
Fragen & Antworten zum Edelstahlpool Expert PP-Technikschacht
- Ist der Technikschacht komplett anschlussfertig?
Ja, der Schacht wird mit vorinstallierter Verrohrung und elektrischer Verkabelung geliefert. Die Endmontage (Verbindung zum Pool, Stromanschluss) muss jedoch vor Ort erfolgen. - Für welche Poolgröße ist das System geeignet?
Das Technikpaket ist für Becken bis zu einem Volumen von ca. 60 m³ ausgelegt. - Ist die Anlage für Salzwasser geeignet?
Die verbaute BWT i-Star II Pumpe und der PP-Schacht sind korrosionsbeständig. Die Pumpe verträgt einen Salzgehalt bis 0,5% (5g/l). Bitte beachten Sie jedoch die Materialverträglichkeit Ihres Edelstahlbeckens (V4A ist oft nicht salzwassertauglich). - Wie erfolgt die Überwinterung?
Der Schacht und die Komponenten müssen vor Frost geschützt werden. Wasserführende Leitungen und Behälter sind zu entleeren. Beachten Sie hierzu die spezifischen Anleitungen der Komponentenhersteller. - Brauche ich einen Fachbetrieb für die Installation?
Ja, insbesondere der elektrische Anschluss an das Hausnetz muss zwingend durch eine qualifizierte Elektrofachkraft erfolgen. Auch für die hydraulische Anbindung wird Fachpersonal empfohlen. - Ist der Schachtdeckel begehbar?
Die Standarddeckel sind begehbar, jedoch nicht PKW-befahrbar. Sie sind UV-stabil und fügen sich sicher in die Umgebung ein. - Was ist der Vorteil der integrierten Rinnentanksteuerung?
Da es sich um ein System für Überlaufbecken handelt, ist die Steuerung des Ausgleichsbehälters (Rinnentank) essenziell. Die OSF NR-12-TRS-3 übernimmt das automatische Nachspeisen und den Trockenlaufschutz.
Sichern Sie sich jetzt Ihre professionelle Komplettlösung für den perfekten Überlaufpool und bestellen Sie den Expert PP-Technikschacht bequem online!
