Edelstahlpool Profi PP-Technikschacht inkl. Technik
Haben Sie Fragen zu diesem Produkt?
Gern beraten wir Sie in einem persönlichem Gespräch.

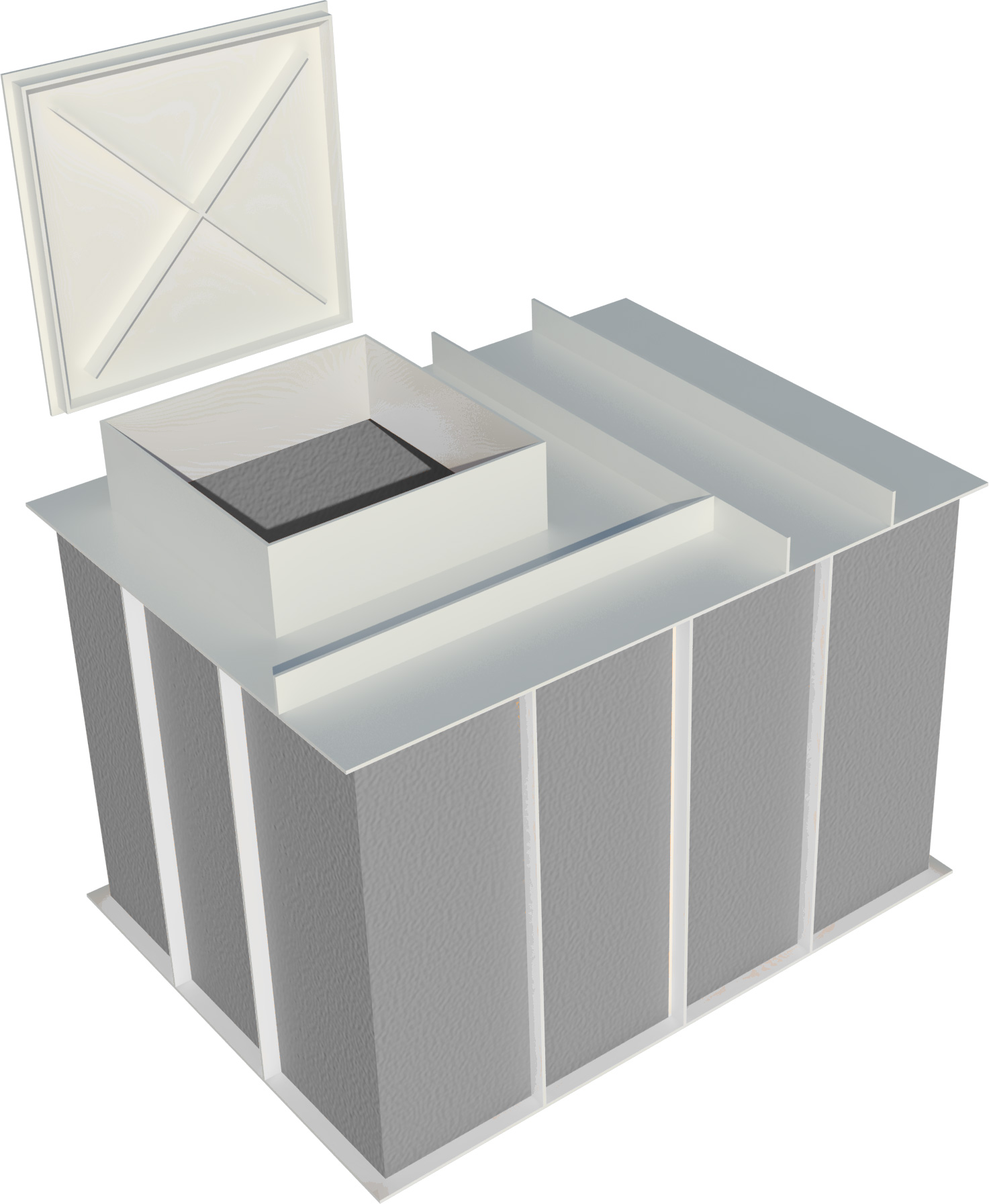

Edelstahlpool Profi PP-Technikschacht - Die Komplettlösung für Ihre Pooltechnik
Der Bau eines hochwertigen Schwimmbeckens erfordert nicht nur eine stabile Beckenkonstruktion, sondern auch eine professionell installierte Technik. Der Edelstahlpool Profi PP-Technikschacht bietet Ihnen eine Plug & Play-Lösung, die Installationszeiten massiv verkürzt und Planungsfehler vermeidet. Dieser Technikschacht aus robustem Polypropylen (PP) ist speziell für Edelstahl-Skimmerbecken konzipiert und beinhaltet bereits alle notwendigen Komponenten für einen kristallklaren Pool bis 60 m³ Wasserinhalt.
Sparen Sie sich die aufwendige Einzelverrohrung im engen Keller oder Gartenhaus. Mit diesem vorinstallierten System erhalten Sie eine perfekt abgestimmte Einheit aus Filterkessel, Pumpe, Steuerung und Dosiertechnik, die sauber und wartungsfreundlich in einem langlebigen Schacht untergebracht ist.
Produktvorteile im Überblick
- Komplettlösung: Alle Komponenten sind vormontiert und verrohrt - einfach anschließen und loslegen.
- Langlebiges Material: Gefertigt aus hochwertigem Polypropylen (PP), garantiert osmosefrei und korrosionsbeständig.
- Hohe Stabilität: 10 mm Wandstärke und 8 mm Bodenstärke mit umfassenden Verstrebungen.
- Wartungsfreundlich: Großzügiger Einstieg und übersichtliche Anordnung der Technik.
- Hygienisch & Sauber: Glatte, porenfreie Oberflächen verhindern Schmutzanhaftungen.
Ausstattungshighlights
- Leistungsstarke BWT i-Star II Filterpumpe
- Effizienter Platinum II Filterkessel inkl. Filterglas
- Vollautomatische OSF MRD-3 Dosieranlage (Chlor/pH)
- Inklusive Elektroverteilung und Beleuchtungsvorbereitung
- Fertig verrohrt im Schacht
Materialqualität: Polypropylen (PP)
Der Schacht besteht aus Polypropylen, einem thermoplastischen Kunststoff, der sich durch hohe Härte, Steifigkeit und chemische Beständigkeit auszeichnet. Im Gegensatz zu herkömmlichen Materialien ist PP absolut osmosebeständig. Das bedeutet, dass keine Feuchtigkeit in das Material eindiffundieren kann, was die Langlebigkeit der Konstruktion im Erdreich massiv erhöht. Die glatten Oberflächen sind zudem leicht zu reinigen und bieten Schimmel oder Bakterien keinen Nährboden.
Technikpaket für Edelstahl-Skimmerbecken
Dieses Technikpaket ist optimiert für Becken bis 60 m³ Inhalt. Alle Techniksets sind vorinstalliert, verrohrt und verfügen über die notwendige Elektroinstallation. Für den Transport können einzelne Komponenten aus Sicherheitsgründen in Baugruppen zerlegt werden. Mit Hilfe der Beschriftung und visualisierten Montageanleitung ist die Endmontage denkbar einfach.
Schachtmaße
L 200 cm x B 150 x H 130 cm
Einstiegsmaß 80 x 80 cm
inkl. Verstrebungen und 1 Deckel
Elektroverteiler
Schneider Elektro-Schaltkasten
Filterbehälter
Platinum II 600 inkl. Filterglas
Filterpumpe
BWT i-Star II 15M
Wasseraufbereitung
OSF MRD-3 mit freier Chlormessung
Verrohrung
im Technikschacht
Komponente 1: Filterbehälter Platinum II
Die Platinum II Sandfilter bilden das Herzstück der mechanischen Reinigung. Sie werden aus glasfaserverstärktem Polyester gefertigt und sind mit einem glänzenden Finish versehen, was sie besonders widerstandsfähig macht. Ausgestattet mit einem seitlichen 6-Wege-Ventil, einem Düsenkreuz für optimale Durchströmung und einem großen Ablasshahn, bietet dieser Kessel Profi-Qualität. Ein besonderes Feature ist das neue Flanschsystem an der oberen Öffnung, das Wartungsarbeiten erheblich erleichtert.
Technische Merkmale:
- Blauer Filtertank aus GFK
- Großer, transparenter Deckel mit Manometer
- Inklusive 6-Wege-Ventil (Filtern, Rückspülen, Nachspülen, Entleeren, Zirkulieren, Geschlossen)
- Optimierte Hydraulik für hohe Durchflussmengen
| Merkmal | d= 500 mm | d= 600 mm | d= 750 mm |
|---|---|---|---|
| Werte können je nach Installation variieren. | |||
| Filtermedium (Körnung 0,4-0,8 mm) (kg) | 90 | 125 | 300 |
| Filtrationsoberfläche (m²) | 0,19 | 0,28 | 0,44 |
| Betriebsdruck (bar) | 2,5 | 2,5 | 2,5 |
| max. Durchfluß (m³/h) | 12 | 15 | 21 |
| Gewicht (kg) | 16,8 | 19 | 31,8 |
| Filterdurchmesser | Ventil | A | H | M | N |
|---|---|---|---|---|---|
| Alle Maße in mm. | |||||
| 500 mm | 1½" | 525 | 770 | 415 | 290 |
| 600 mm | 1½" | 620 | 805 | 455 | 330 |
| 750 mm | 2" | 785 | 925 | 570 | 340 |
Komponente 2: BWT i-Star II Filterpumpe
Die BWT i-Star II ist eine langlebige, selbstansaugende Filterpumpe, die für die zuverlässige Umwälzung des Schwimmbadwassers sorgt. Ihr Gehäuse aus Polypropylen macht sie extrem widerstandsfähig. Dank der intelligenten Konstruktion kommt die Motorwelle niemals mit dem Wasser in Berührung, was maximale elektrische Sicherheit gewährleistet.
Korrosionsbeständigkeit
Pumpenkörper und Vorfilter bestehen aus Polypropylen. Sie sind somit korrosionsbeständig beim Einsatz in Schwimmbecken die mit Salzelektrolyse (max. 5g/l) behandelt werden.
Selbstansaugung
Die Pumpe ermöglicht eine sofortige Aktivierung des Filtersystems und den ordnungsgemäßen Betrieb von automatischen Reinigern, die mit dem Pumpenansaugmechanismus verbunden werden.
Sicherheit
Das Antriebsrad ist so konzipiert, dass die Motorwelle nicht mit dem Beckenwasser in Berührung kommen kann; Fehlerstrom kann deshalb nie versehentlich in den Pool gelangen.
Mechanische Dichtung
Montage der Flügelnabe auf einer schützenden Kunststoffwelle für erhöhte Zuverlässigkeit.
Technische Daten der Pumpe
- Pumpengehäuse und Vorfilter aus Polypropylen
- Ein- und Ausgänge mit AG, d= 63 mm (Klebemuffen inkl.) oder IG 1 1/2"
- Großer Vorfilterkorb mit transparentem Deckel
- Selbstansaugend
- Pumpe geeignet für die Salzelektrolyse (5g/l)
- Lieferung inkl. Öffnungswerkzeug
| Merkmale | Werte |
|---|---|
| Technische Änderungen vorbehalten. | |
| Anschluß Saugseite/Druckseite | Ø 63 mm Klebemuffe + 1 1/2" IG |
| Pumpenleistung | 15 m³/h bei 8 mWs |
| Leistungsaufnahme | 0,97 kW |
| Leistungsabgabe | 0,65 kW |
| elektr. Anschluß | 230V 50Hz |
Leistungsdiagramm
Maßzeichnung
Komponente 3: Dosieranlage OSF MRD-3
Für perfekt desinfiziertes Wasser sorgt die OSF WATERFRIEND MRD-3. Dieses System misst und regelt vollautomatisch den pH-Wert und den Chlorgehalt (Messung von freiem Chlor). Sie müssen Chlor und pH-Senker nicht mehr von Hand zugeben, sondern die Anlage dosiert exakt die benötigte Menge Flüssigchemie.
Das Highlight ist der integrierte Web-Server und der farbige Touch-Screen. Damit haben Sie jederzeit Zugriff auf Ihre Wasserwerte - bequem über das Internet, Smartphone oder den Computer. Die komplette Einheit inkl. Steuerung, Sensoren, Durchflussarmatur und Dosierpumpen ist platzsparend im Technikschacht integriert.
Fragen & Antworten zu Edelstahlpool Profi PP-Technikschacht
- Ist der Technikschacht wasserdicht?
Der Schacht selbst ist aus wasserdichtem Polypropylen gefertigt. Er schützt die Technik vor Erdfeuchte. Gegen eindringendes Regenwasser oder Schichtenwasser sollte bauseits eine Drainage vorgesehen werden. Der Deckel ist regendicht, aber nicht druckwasserdicht. - Benötige ich einen Fachmann für die Installation?
Da der Schacht komplett vorinstalliert ist, reduziert sich der Aufwand enorm. Lediglich der Anschluss an das Stromnetz (durch einen Elektriker) sowie die Verbindung der Rohrleitungen zum Pool (Zu- und Rücklauf) müssen vor Ort erfolgen. - Kann ich den Schacht begehen?
Ja, der Schacht ist so dimensioniert (Einstiegsmaß 80 x 80 cm, Innenhöhe 130 cm), dass er für Wartungsarbeiten und zur Kontrolle der Wasserwerte bequem begangen werden kann. - Ist die Anlage für Salzwasser geeignet?
Die verbaute BWT Pumpe ist salzwasserbeständig bis 0,5% (5g/l). Die enthaltene Dosieranlage OSF MRD-3 ist jedoch primär für die Dosierung von Flüssigchlor (Chloriliquid) und pH-Senker konzipiert. - Wie erfolgt die Überwinterung?
Der Schacht sollte frostsicher geschützt werden. In strengen Wintern müssen wasserführende Teile (Pumpe, Filterkessel, Messzellen) entleert werden, um Frostschäden zu vermeiden. - Welche Anschlüsse sind vorbereitet?
Der Schacht verfügt über vorbereitete Anschlüsse für die Saug- und Druckleitungen (d=63mm) sowie für die Rückspülleitung. Auch die elektrischen Komponenten sind im Verteilerkasten zusammengeführt.
Bestellen Sie jetzt Ihren vorinstallierten PP-Technikschacht und erleichtern Sie sich den Poolbau mit dieser professionellen Komplettlösung!
FKB Systemtechnik GmbH
Sörnewitzer Straße 43
01689 Weinböhla
www.schwimmbadtechnik-fkb.de
Sicherheitstechnische Angaben in der Bedienungsanleitung und Anleitungsblättern, die dem Schwimmbecken beigefügt sind.
Vor dem Bau und der Benutzung des Schwimmbeckens müssen sämtliche Informationen in der Betriebsanleitung sorgfältig gelesen und verstanden werden. Warnhinweise, Anleitungen und Sicherheitsrichtlinien umfassen einige allgemeine Risiken in Bezug auf Freizeitbeschäftigung im Wasser, sie können jedoch nicht sämtliche Risiken und Gefährdungen in allen Fällen behandeln. Bei jeglicher Aktivität im Wasser wird Vorsicht, gesunder Menschenverstand und gutes Urteilsvermögen walten gelassen. Diese Angaben und Anleitungen müssen für die spätere Nutzung aufbewahrt werden.
Sicherheit von Nichtschwimmern:
• Es ist jederzeit eine ständige, aktive und wachsame Beaufsichtigung schwacher Schwimmer und Nichtschwimmer durch eine sachkundige erwachsene Aufsichtsperson erforderlich (es wird daran erinnert, dass das größte Risiko des Ertrinkens bei Kindern unter 5 Jahren besteht).
• Es wird eine sachkundige erwachsene Person bestimmt, die das Becken überwacht, wenn es benutzt wird.
• Schwache Schwimmer oder Nichtschwimmer sollten persönliche Schutzausrüstung tragen, wenn sie ins Schwimmbecken gehen.
• Wenn das Schwimmbecken nicht benutzt oder überwacht wird, werden sämtliche Spielsachen aus dem Schwimmbecken und seiner Umgebung entfernt, um zu verhindern, dass Kinder davon angezogen werden.
Sicherheitsvorrichtungen:
• Es wird empfohlen, eine Absperrung zu errichten (und sämtliche Türen und Fenster zu sichern, sofern zutreffend), um unberechtigten Zutritt zum Schwimmbecken zu vermeiden.
• Absperrungen, Beckenabdeckungen, Alarmanlagen oder ähnliche Sicherheitsvorrichtungen sind sinnvolle Hilfsmittel, ersetzen jedoch keine ständige und sachkundige Überwachung durch erwachsene Personen.
Sicherheitsausrüstung:
• Es wird empfohlen, Rettungsausrüstung (z. B. einen Rettungsring, Sanikasten) in der Nähe des Beckensaufzubewahren.
• Ein funktionierendes Telefon und eine Liste von Notrufnummern werden in der Nähe des Schwimmbeckens aufbewahrt.
Sichere Nutzung des Schwimmbeckens:
• Sämtliche Nutzer, insbesondere Kinder, werden dazu ermuntert, schwimmen zu lernen.
• Jeder der ein Schwimmbecken benutzt soll Erste Hilfe Maßnahmen (Herz-Lungen-Wiederbelebung) erlernen und diese Kenntnisse regelmäßig auffrischen. Das kann bei einem Notfall einen lebensrettenden Unterschied ausmachen.
• Sämtliche Beckenbenutzer, einschließlich Kinder, anweisen, was in einem Notfall zu tun ist.
• Niemals in flaches Wasser springen. Das kann zu schweren Verletzungen oder zum Tode führen.
• Das Schwimmbecken nicht benutzen, wenn man unter dem Einfluss von Alkohol, Drogen, Betäubungsmitteln, Medikamenten oder anderen Substanzen steht, welche die Fähigkeit zur sicheren Nutzung des Beckens beeinträchtigen können.
• Beckenabdeckungen vor dem Betreten des Schwimmbeckens vollständig von der Wasseroberfläche entfernen, wenn sie verwendet werden.
• Die Nutzer des Schwimmbeckens werden vor durch das Wasser verbreiteten Krankheiten geschützt, indem das Wasser stets aufbereitet und hygienisch unbedenklich gehalten wird. Die Richtlinien zur Wasseraufbereitung in der Gebrauchsanleitung werden zu Rate gezogen und eingehalten.
• Chemikalien (z. B. Produkte für die Wasseraufbereitung, Reinigung oder Desinfektion) außerhalb der Reichweite von Kindern aufbewahren.
• Abnehmbare Leitern sind auf einer waagerechten Fläche anzuordnen.
• Die nachstehenden nachstehenden Sicherheitszeichen müssen verwendet werden:
| Die Zeichen (in Bild B.1a und Bild B.1.b) sind an einer gut sichtbaren Stelle innerhalb von 2 m in der Nähe des Schwimmbeckens anzubringen. |
  |
| Es wird empfohlen, das Zeichen (in Bild B.2) an einer gut sichtbaren Stelle innerhalb von 2 m in der Nähe des Schwimmbeckens anzubringen. |
 |
